raffresca tua nonna!



Sono più di vent'anni che vedo uno strano oggetto e spesso volentieri assume delle differenti dimensioni e anche fogge assai diverse e non permette in un primo momento un'identificazione chiara della macchina.
Poi, non contenti, danno loro nomi diversi:
raffreddatore
raffrescatore nebulizzatore
raffrescatore evaporativo
rinfrescatore
air cooler (perche in milanese moderno e' piu' figo!)


Innanzitutto vediamo cosa dicono coloro i quali lo vendono:


Qual è la differenza tra raffrescatore e condizionatore?
I raffrescatori usano un principio di raffreddamento naturale che non richiede l'uso di gas refrigeranti o di costosi compressori. Questo si traduce in risparmio sui costi d'acquisto e dei consumi di energia elettrica con vantaggi notevolissimi anche nel breve periodo.Un raffrescatore da 3.000 metri cubi ora assorbe ad esempio meno di 300 W e circa 6-8 litri di acqua all'ora.



oppure

la soluzione: il raffrescamento evaporativo.
Il raffrescamento evaporativo permette di rigenerare l’ambiente interno all’edificio immettendo sempre aria nuova filtrata e contemporaneamente più fresca di 5-10°C della temperatura esterna, questo permette di sostituire l’aria calda e viziata all’interno dell’edificio con aria pulita e fresca.
Come funziona il raffrescamento evaporativo?


oppure

. Comparato ad un condizionatore convenzionale, un raffrescatore evaporativo consuma approssimativamente 1/4 dell'elettricità di un tradizionale condizionatore. Nei raffrescatori evaporativi abbiamo semplicemente un motore a basso consumo che fa girare la ventola. Potete risparmiare soldi semplicemente tenendo il termostato del condizionatore a qualche grado in più facendo consumare un bel po’ di corrente in meno al vostro impianto di condizionamento e posizionare un raffrescatore evaporativo portatile nel vostro ambiente casa/ufficio e/o luogo di lavoro. Non solo risparmierete sulla vostra bolletta elettrica, ma starete freschi in modo sano e naturale

oppure


I raffrescatori evaporativi raffrescano l’ambiente interno facendo passare l’aria calda esterna attraverso dei filtri bagnati d’acqua, che sfruttando il principio fisico dell’evaporazione si raffredda, e la immettono nell’edificio tramite un ventilatore, questo garantisce i ricambi d’aria necessari in un ambiente lavorativo e tramite l’effetto “brezza marina” crea un ambiente ospitale in cui lavorare.



Si potrebbe andare anche avanti per centinaia di pagine ma sostanzialmente tutto bla-bla che se ne fa si può riassumere in queste parole:
economico rispetto ad un condizionatore,
economico nei consumi rispetto ad un condizionatore,
Facile da installare rispetto ad un condizionatore,
tanto fresco,
poca spesa,
ecologico
naturale.


In teoria se uno legge bene dovrebbe chiedersi perché uno è così imbecille da dover comprare un condizionatore che per una stanza se tutto va bene raggiungere i 600 700 W di consumo e una macchina che rimane comunque costosa, almeno 500E, quando con una spesa di 50 euro e un consumo di 10 W può ottenere sostanzialmente la stessa cosa.
L'acquirente tipo di questo oggetto è probabilmente grillino che pensa che se e' troppo bello per essere vero è vero vero.

Ma noi siamo teste di quarzo galileiane e vediamo se hanno ragione coloro i quali credono nei miracoli o hanno ragione quelli che mettono  una montagna di soldi per raffreddare casa propria.

Vediamo innanzitutto com'è costruito.

Normalmente ce ne sono di due tipi:

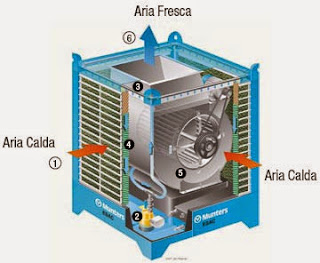

il primo modello è quello rappresentato nella figurina di cui sopra dove un tessuto sintetico viene inumidito tramite delle pompe o tramite la movimentazione dello stesso e messo posteriormente a una ventola. La depressione e la velocità dell'aria "strapperanno" delle particelle di acqua.



Siccome questo processo ha il limite di avere una superficie limitata che e' data dall'area del tessuto stesso ne esiste una seconda versione in cui ci sono, solitamente nel bordo di attacco dell'elica, degli spruzzatori alimentati da una pompa in maniera da non aver la necessità della superficie. Questo ha due vantaggi ulteriori: può utilizzare una quantità d'acqua decisamente superiore a parità di ventola ha delle dimensioni decisamente più contenute. Sostanzialmente appare con un ventilatore.
Sebbene sembra innocuo questo affare in grado di sparare quasi 20 l all'ora e ce ne sono delle versioni intubate che fanno ben peggio.

Adesso sappiamo che cosa sono questi oggetti: affari che prendono e sparano in atmosfera una determinata quantità di acqua.

E perché lo fanno è molto semplice e ricorda la fisica delle elementari: se riesco a far evaporare 20 l di acqua ho beccato tanta energia. una tonnellata.

Ogni litro di acqua che riesca far evaporare all'incirca sono 600 wattora che sono riuscito risparmiare. Quasi tutte queste macchinette anche quelle piccole per casa riescono a far evaporare, stando loro sostenitori, diversi litri d'acqua ogni ora.

Appare quindi in tutta la sua grandezza e il fatto che se siamo parlando una macchina in grado di far evaporare, come raccontano, almeno 10 l di acqua ogni ora ha praticamente operato lo stesso lavoro di un condizionatore che consuma così tanto da aver bisogno di tre contatori casalinghi.

Ma si sa che esiste sempre un rovescio della medaglia e qui ne vedremo diversi.

In realtà esiste anche un problema di saturazione del vapore ed è il motivo per il quale ad esempio i cassetti con il tessuto sono dietro la ventole non davanti per sperare in un miglioramento che non verrà mai. Raggiunto un certo quantitativo locale di umidità Il processo sarà sempre più difficile perché sempre con più difficoltà quest'acqua vorrà finire nell'atmosfera.
Questo ovviamente non fermerà gli oggetti con lo spruzzatore che potranno comunque lanciare un'atmosfera nebulizzata una quantità di acqua veramente spaventosa.



Come qualsiasi bambino può vedere in cielo una volta che l'umidità arriva a superare la soglia del 100%, che e' un modo di dire la quantità massima di acqua che è possibile stoccare nell'aria a quella determinata temperatura e pressione, succede un fenomeno molto simpatico chiamato nuvole e pioggia.
In pratica questi apparecchi provocano un abbassamento di temperatura molto piccolo perché appena iniziano funzionare saturano l'aria con l'umidità e continuando ad esagerare dopo poco tempo raggiungono il massimo che è consentito e a quel punto tutto quello che voi avete intorno comincerà a inumidirsi (ad assorbire acqua contrastando la macchina): i muri, fogli di carta, i cuscini la vostra sedia in legno. Addio PC e lampadine elettroniche.
In pratica dopo pochi minuti avete iniziato a rovinare tutti gli oggetti che gli stanno attorno senza migliorare nulla.
Non contenti aumentando ancora l'uso di questi bizzarri oggetti cominceranno ad avvenire localmente dove per un punto qualsiasi di movimento dell'aria o una particolare temperatura diversa data, per esempio, da un muro più freddo a precipitare creando un sottilissimo velo di umidità creando i presupposti per la festa della muffa.

Inoltre voi, vicino queste cose, comincereste a sentire ancora più caldo, a faticare nel respirare e se avete qualche acciacco tipo problemi cardiaci rischiate anche di svenire o andare al creatore.

Infatti il goal del condizionatore non è abbassare la temperatura come crede l'imbecille di turno ma togliere l'umidità.
Umidita'! il problema dell'estate!
ricordate vero che si è parlato di pressione e temperatura rispetto alllo stoccaggio dell'acqua nell'atmosfera?
D'inverno il problema non c'è perché solitamente l'acqua precipita ma d'estate ci dà fastidio.
Quindi le macchine fatte apposta la prima cosa che fanno togliere l'umidità in maniera che possiamo attraverso la superficie della pelle e dei polmoni scambiare noi col nostro fisico una quantità di acqua in maniera da posizionare la temperatura del nostro fisico esattamente dove ci serve.

Togliere la possibilità al nostro fisico di operare una termoregolazione vuol dire che se anche noi abbassassimo la temperatura di molti gradi aumentandone nel contempo l'umidità oltre il 100% (chiamasi nebbia ovvero nuvole, che possono essere trasparenti) potremmo trovarci nella situazione che il nostro fisico non essendo in grado di termo regolarsi salirebbe di temperatura.
E questo, anche in funzione del tipo di attività fisica svolta, porta disagio, malessere, malore, colpo di calore (anche all’ombra) in sequenza crescente di gravità.

Ma questo non basterebbe a spiegare il grande problema causato da queste macchine. L'elevata umidità farebbe si che la pressione parziale del gas che respiriamo, l'ossigeno, diminuisce notevolmente perché lo spazio è occupato non dall'ossigeno stesso ma dal vapore acqueo e dalla nebbia.
In pratica respiriamo a fatica come avviene in altissima montagna, diciamo oltre i 3000 m, dove la pressione e' minore. E se esageriamo con gli spruzzatori,  anche peggio.


In pratica queste macchine abbassano sicuramente la temperatura ma loro rovescio della medaglia consiste nel fatto che
ci fanno soffrire maggiormente il caldo, anche mortalmente,  e contemporaneamente cercano di strozzarci con un cuscino in faccia.


Come la solito basta la fisica dell'800 per spiegare che non esistono scociatoie ma solo imbecilli che comprano oggetti stolti come loro.
